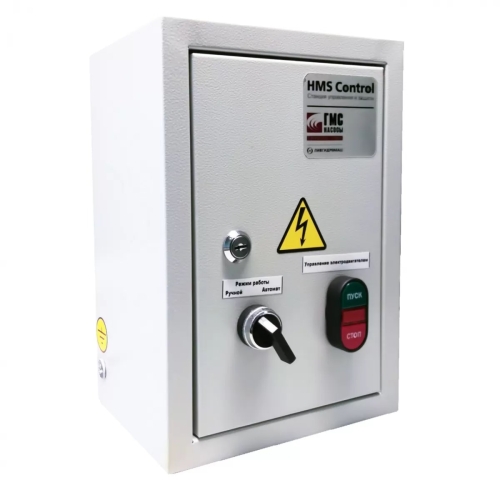

Станция управления и защиты HMS Control G-2,5

Станция HMS Control G представляет собой шкаф управления дренажным насосом разновидности ГНОМ. Управляющий сигнал поступает от поплавкового датчика, который реагирует на уровень жидкости. Станция автоматически запускает насосный электродвигатель по сигналу датчика уровня, а также отключает дренажный агрегат при внезапном коротком замыкании или перегреве.

Как и все подобные станции управления, HMS Control G успешно защищает насос, продлевая срок службы дренажного агрегата. Простота устройства определяет его невысокую стоимость и позволяет оборудованию надежно работать длительное время.

Температура среды, окружающей шкаф управления, должна оставаться в плюсовом диапазоне, но не превышать 35°C. Шкаф HMS Control G размещают в сухом и обогреваемом помещении, так как предусмотрено единственное климатическое исполнение УХЛ4, с минимальной защитой корпуса от влаги и пыли.

Датчик уровня поплавкового типа приобретается отдельно.

Режимы и функции

Станция HMS Control G может работать в двух основных режимах: автоматическом и ручном. Автоматический режим управления насосом настроен на сигналы датчика уровня (с контактом «нормально открытого» типа). В режиме ручного управления отключение и запуск дренажного насоса выполняют с фронтальной панели шкафа.

Доступны следующие функции:

• автоматический запуск или выключение насосного электродвигателя производятся в зависимости от сигналов поплавкового датчика об уровне жидкости;
• немедленное отключение электродвигателя происходит во время перегрузки, повреждения электросети, перегрева, при коротком замыкании;
• если соблюдаются условия безопасной эксплуатации, на фронтальной панели шкафа отображается визуальный световой сигнал «Работа»;
• на лицевой панели находится рукоятка-переключатель режимов, с помощью которой выбирают нужную опцию: ручное либо автоматическое управление;
• запуск или выключение насосного электродвигателя можно выполнять вручную.

Характеристики шкафа управления дренажным насосом

Навесной шкаф управления имеет небольшие размеры (300х210х150), вес изделия не превышает 3 кг.

Силовые характеристики:

• напряжение питающей трехфазной цепи ~380 В, частота тока 50 Гц;

• один силовой канал; напряжение в цепи управления ~220 В;

• предельная мощность насосного электродвигателя 5,5 кВт;

• предельный номинальный ток, потребляемый электродвигателем, 13 А.

Нормативные показатели надежной работы станции управления:

• усредненное количество часов наработки до отказа — 20000 ;
• средняя продолжительность службы — 6 лет.
