Манометрический выключатель MDR-5 на момент его разработки и изготовления был произведен в соответствии с действующими признанными техническими правилами и считается безопасным в эксплуатации. Манометрические выключатели служат для контроля за процессами и управления ими, для переключения насосов и компрессоров в зависимости от давления.
*1: В модификациях MDR-5 с кнопками следует обязательно использовать максимальное реле тока, в противном случае механика включения-выключения не работает
Технические характеристики и параметры MDR 5.
-
Номинальный рабочий ток Ie ((Ue = 400 В):16 А.
-
Номинальная рабочая мощность (AC 3) Ue =250 В (1~) / 400 В (3~) / 500 В (3~): 2,5 кВт /5,5 кВт / 4 кВт.
-
Номинальная частота : 50 Гц / 60 Гц.
-
Номинальное напряжение изоляции Ui : 500 В.
-
Условный номинальный ток короткого замыкания (Ue = 500 В): 3 кА.
-
Степень загрязнения:3.
-
Степень защиты: IP 54.
-
Срок службы механической части, циклы: > 5 x 100000.
-
Макс. частота переключения механической части, циклов/ч: 600.
-
Срок службы контактной части (AC 3), циклы: > 1 x 100000.
-
Номинальный режим работы (класс 120), циклов/ч: 120.
-
Температура окружающей среды: -5°C – +80°C.
-
Давление разрушения стенок аппарата Pz: > 40 бар.
-
Максимальная площадь сечения подсоединяемых проводников 1… тонкопроволочный 1 х / 2 х: 2,5 / 2,5 мм2.
-
Максимальная площадь сечения подсоединяемых проводников 1…однопроволочный 1 х / 2 х: 4 / 4 мм2
-
Материал контактов: Серебряный сплав.

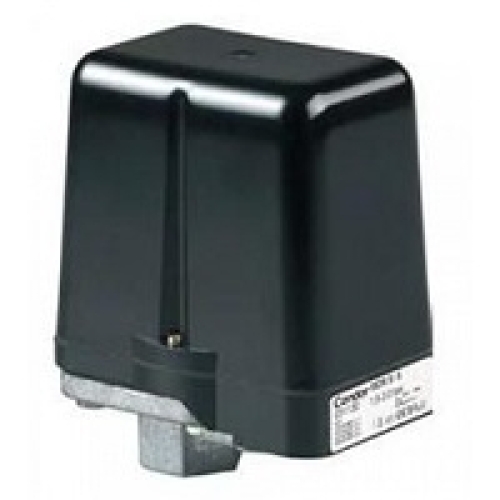

Особенности реле давления MDR-5 COA BAAA 015A030:
-
Диапазон регулировки давления, бар: 1,5-5
-
Фланец: 1/2 + 1/4 дюйма.
-
Вес, кг: 0,86
